Protoboard

Hola amigos blogueros, ya se que me desapareci un poco pero eme aqui de regreso, hoy les traigo para ustedes que es un protoboard y como funciona espero les sirva de algo, empecemos.

El protoboard es una herramienta que nos permite interconectar elementos electrónicos, ya sean resistencias, capacidades, semiconductores, integradores, etc, sin la necesidad de soldar las componentes.

El protoboard esta lleno de orificios metalizados -con contactos de presion- en los cuales se insertan las componentes del circuito a ensamblar.

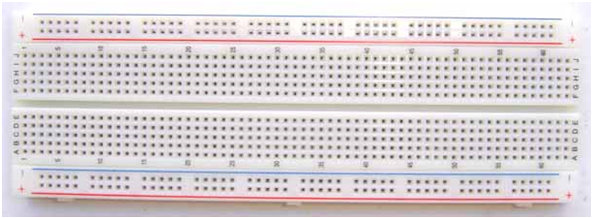

 La siguiente imagen muestra la forma básica de un protoboard, obvio existen más grandes que son formados por varias de estas.

Como podrán ver, el protoboard tiene una serie de perforaciones en la parte inferior y superior entre lines azul y rojo. Estas perforaciones son las que principalmente surtirán de energía  a la tableta.

En este ejemplo, se puede ver como la energía ejemplificada por la línea azul llega hasta la mitad del protoboard y después de eso esa energía puede ir a cualquiera de los otros puntos que están en medio y lo mismo pasa en el caso de la línea roja.

Pero… ¿qué le pasa a la otra mitad del protoboard que no recibe energía?

Pues es sencillo con el siguiente esquema podrán ver mas o menos que pasa con un protoboard

La tableta se encuentra “dividida” del medio permitiendo así que una protoboard pueda manejar 4 corrientes diferentes con sus respectivas tierras, en lugar de dos solamente.

Esto es hasta el momento lo mas que les puedo comentar de este dispositivo, espero les sea de ayuda esta explicación básica de que es una protoboard, por el momento me despido y para la próxima les traeré mas cosas nuevas…
