Como conectar los leds

Que onda amigos blogueros, hoy les traigo como conectar unos leds.

Pero primero les dire mas o menos como se usa el cautín y posteriormente les mostrare los tipos de conexiones con sus ventajas y desventajas. Para empezar necesitamos de:

                                      acelerador                                     Estaño o soldadura

(sirve para que se caliente mas rapido el estaño)



Cautin                                              y obvio los leds

Para soldar, primero se requiere que se coloque un poco de acelerador en la parte donde se quiera soldar.

Colocas un poco de estaño en la parte a soldar.

Despues con el cautin caliente tomas un poco de estaño y colocas la punta del cautin con el estaño en el punto que quieres soldar. y listo!

(para esta parte prometo poner un video se los juro)

Ahora sí, viene lo bueno...

TIPOS DE CONEXIONES PARA LOS LEDS

¿Cómo conectar un Led?

Existen dos formas principales para conectar un led y son en serie (----)  y en paralelo. (===)

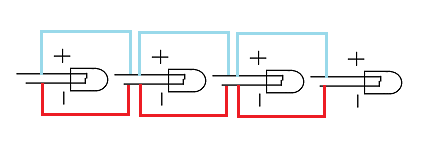

En Pararelo  consiste en conectar las patitas de los leds positivas con positivas y negativas con negativas para que con una sola fuente de energía de un solo nivel de voltaje  enciendan todos los leds que estén en la conexión

Ventajas:

Las ventajas de este tipo de conexion es que con una fuente de un valor predeterminado ya sea una pila o corriente de la luz, solo consume una cantidad de voltaje, y si un led deja de funcionar no afecta para nada a la serie, ya que la energía pasa a través de él sin problemas.

Por ejemplo, si los leds que conectaste en la serie son de 3 volts, la serie solo requerirá 3 volts para encender.

Desventajas:

El flujo de energía tiende a dividirse, por lo que requiere mayor flujo, por consiguiente, si tu fuente es una pila de 3v su gasto será mayor.


Conexión en serie

Esta conexión se realiza conectando las patitas de los leds positivos con negativos, esta conexión para que se entienda más fácil es como la serie de los arbolitos de navidad.

Ventajas: este tipo de conexión es más sencilla que la paralela y el flujo de energía que requiere es menor que el de la paralela.


Desventajas: A diferencia de la paralela está requiere más voltaje, ya que esta requiere el minimo voltaje de cada led para que se enciendan todos.

Por ejemplo si tu led es de 3v requiere de una fuente de 12 v (véase como 8 pilas AA) propiciando así que tu consumo de voltaje sea más elevado. Si tu fuente no es lo suficiente para encender todos los leds no se encenderían, para ser mas exactos los ultimos leds no se encenderan.

Otra desventaja de este tipo de conexión es que como sucede en las serie del árbol de navidad y es que cuando uno de los leds deja de funcionar este deja de pasar corriente, propiciado así que los demás leds no funcionen mas.

Existe una variacion a estas conexiónes que se podria tomar como la tercera forma de conexión y esta es la conexión en serie paralela.

Y consiste en crear una serie de leds de un numero definido, siempre del mismo numero, no puedes mezclar una serie de 3 con una de 4 ya que las series requeririan diferente voltaje y corriente para encender, propiciando que una de las series dure menos o se queme.

Y posteriormente conectar positivos con positivos y negativos con negativos en paralelo

Esta tipo de conecciones es muy buena en caso de que quieras usar muchos leds, ya que puedes hacer una conexion paralela de 20 cadenas de 3 leds y solo utilizar el voltaje necesario para prender tres!!!

Eso es todo por hoy. mañana subire como realice una lampara usando un circuito en paralelo ciao!!

LEDs!!

Que onda amigos blogueros, hoy les traigo lo que es un led
Empecemos pero... ¿Que significa led?

LED es la abreviatura que se usa para Light Emitting Diode, que en su traducción al español correspondería a Diodo Emisor de Luz.


¿Comó es un led?
Un LED consiste en un dispositivo que en su interior contiene un material semiconductor que al aplicarle una pequeña corriente eléctrica produce luz. La luz emitida por este dispositivo es de un determinado color que no produce calor, por lo tanto, no se presenta aumento de temperatura como si ocurre con los focos.

El color que adquiera la luz emitida por este dispositivo dependerá de los materiales utilizados en la fabricación de este. En realidad dependerá del material semiconductor, que dará una luz que puede ir entre el ultravioleta y el infrarrojo, incluyendo en el medio toda la gama de colores visibles al ojo humano.

La verdad, el uso de los leds es muy bueno, por ejemplo , su tamaño es más pequeño y emana casi la misma cantidad de luz y su duración (aproximadamente de 6 años). Pero todo en la vida tiene su lado negativo y en caso de los leds es su precio.

Por otra parte, existen varios tipos de led y cada led requiere de un determinado voltaje para encender y tambien existen diferentes tipos de emisores de luz (brillante, ultrabrillante, difusa)

Relevador...¿Qué es y para qué sirve?

Buenas tardes blogueros:

Qué es un Relevador o Relé


Un Relevador es un dispositivo que controla el estado de un interruptor mediante una entrada eléctrica. En su interior se encuentra una bobina que al energizarse, produce que el relevador pase un estado de cerrado a abierto. (Véanlo como un apagador de la luz que deja pasar corriente o no)

Existen diferentes tipos de relevadores que requieren un numero diferente de voltaje para que se accione como continuación podrán observar.

Este es un relevador Deltrol Controls, cuya bobina requiere un voltaje de 12 volts DC para energizarse:






Este es un relevador “finder”, cuya bobina requiere un voltaje de 25 volts DC para energizarse:

Este es un relevador “SJN HOLD”, cuya bobina requiere un voltaje de 6 volts DC para energizarse:

Esté ultimo es el conozco mas, ya que lo empleamos en una clase y estefunciona así.

1.- cuando el relevador no recibe energía para accionar la bombilla se encuentra en esté estado.

2.- cuando la energía pasa del punto 2 al punto 1 del relevador,  este se encuentra de la siguiente manera, (abriendo de cierta forma el paso de energía del 4 al 5).

3.- Cuando el paso de energía se abre la fuente de energía que viene del punto 4 puede correr libremente hasta el punto 5 para poder accionar lo que se encuentre en ese punto.

¿Para qué se usa un relevador?

Un relevador tiene más de un uso, primero para el ahorro de energía ya que si no se abre paso de energía requerida para accionar la bombilla no se abre el paso de energía más grande. Otra cosa para el que se usa es para la interacción de con dispositivos externos y este regule el paso de energía y no se afecte lo que se encuentre del otro lado de la fuente.
